Návrh osvetlenia sa niekedy nazýva fotometrická analýza. Podľa príručky pre návrh osvetlenia futbalu treba brať do úvahy veľkosť futbalového ihriska, výšku, umiestnenie a počet stĺpov osvetlenia, úroveň osvetlenia a rovnomernosť. Potom inžinieri BENWEI naplánujú svietidlá v nasledujúcich krokoch.
Krok 1: Vytvorenie futbalového ihriska
DIALux je výkonný, ale bezplatný softvér pre dizajnérov osvetlenia, pretože dokáže vytvoriť takmer všetky druhy vnútorných a vonkajších športovísk. Existujú rôzne šablóny polí, ako je futbalové ihrisko, tenisový kurt, bedmintonové ihrisko a ďalšie. Následne dizajnér nakreslí svetelný stĺp s konkrétnymi rozmermi. Účelom je simulovať skutočný scenár a umiestnenie svetla. Pomáha poskytovať presnejšie výsledky.
Krok 2: Plánovanie LED reflektorov
Osvetľovač potom „pripevní“ svietidlá na vysoké stožiare vo vnútri softvéru. Rôzne kombinácie výkonu, lumenového výkonu a uhla vyžarovania poskytujú výrazne odlišné výsledky. Našou úlohou je nájsť najlepší dizajn osvetlenia futbalového ihriska. Keďže požiadavka je zakaždým iná, navrhneme jedinečné riešenie od prípadu k prípadu.
Krok 3: Vytvorenie správy o fotometrickej analýze

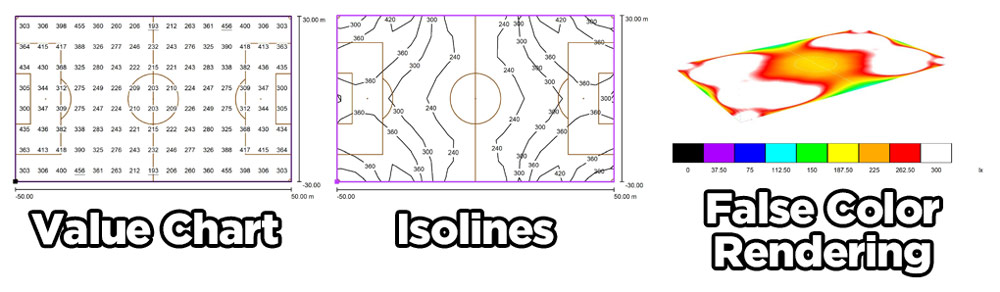

Nakoniec poskytujeme reporty našim klientom. Skladá sa z niekoľkých častí. Tabuľka hodnôt obsahuje hodnotu v luxoch naprieč poľom, čo vám dáva celkovú predstavu o tom, ako svetlé je športovisko. Izoliary spájajú rovnaké osvetlenie do rovnakej čiary, zatiaľ čo podanie falošných farieb vám poskytuje lepšiu vizualizáciu jasu poľa.
