Zakúpili ste si nové LED trubice typu B s jednoduchým{0}}záverom T5, navrhnuté na priame pripojenie k elektrickej sieti. V špecifikáciách je napísané „AC85-265V“, takže chytíte nejaké krokosvorky, pripojíte ich k 120V zdroju napájania a... behom niekoľkých minút sa trubica znepokojivo zahreje. čo sa deje? Je trubica chybná?

Vaše nové svetlá ešte nevyhadzujte. Vo viac ako 99 % takýchto prípadov nie je problémom samotná LED trubica, ale kritická chyba v testovacej metóde. Táto príručka diagnostikuje skutočného vinníka a poskytne profesionálne riešenie.

Hlavná príčina: Nie je to trubica, ale test

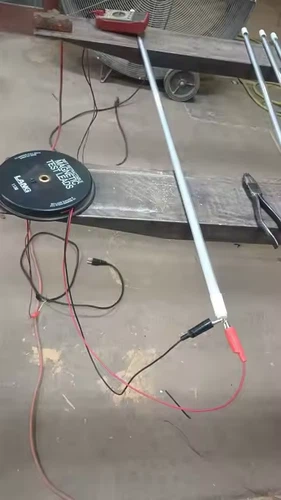

Scenár opísaný-prehriatie počas testovania svorkou aligátora{1}}je klasickým prípadom"Efekt úzkeho hrdla."Problém nespočíva v integrovanom ovládači elektrónky, ale v bode, kde zavádzate napájanie:samotné svorky aligátora.

Keď použijete krokosvorky priamo na kolíky tuby, vytvoríte dokonalú búrku na generovanie nadmerného tepla v dôsledku dvoch kľúčových faktorov:

1. Masívny kontaktný odpor

Skutočná-svetová analógia:Predstavte si, že sa snažíte vypiť hustý mliečny kokteil cez veľmi tenkú, privretú slamku. Musíte sať oveľa silnejšie a vaša námaha sa premení na horkosť v lícach. Podobne elektrina čelí odporu, keď je pretlačená cez zlé spojenie.

Veda:Pri správnej inštalácii je trubica umiestnená v objímke so širokými, pružinovými{0}}kontaktmi, čím sa vytvára veľké, nízke{1}}odporové spojenie. Aligátorové svorky však robia abodový kontakt alebo drobný líniový kontakts okrúhlymi špendlíkmi. Táto malá plocha vytvára vysoký elektrický odpor.

Výpočet tepla:Podľa Jouleovho zákona (P=I²R) je výkon (a teda teplo) generovaný v bode úmerný druhej mocnine prúdu a odporu.

Pre 20W elektrónku pri 120V je prúd (I) približne 0,17A.

Zlé pripojenie krokosvorky môže ľahko zaviesťOdpor 5-10 ohmov (R).

Energia rozptýlená ako teplo=(0,17A)² * 5 Ω =~0,14 wattu.
Toto teplo sa nerozšíri; sústreďuje sa na malý povrch klipu a špendlíka, čo spôsobuje, že sa toto konkrétne miesto rýchlo zahreje-často na teploty dostatočne vysoké na to, aby spálili pokožku. Toto teplo sa potom vedie dole kolíkom a do puzdra trubice, čím vzniká falošný dojem, že sa celá trubica "prehrieva".

2. Nestabilný tok prúdu

Nekvalitné spojenia môžu spôsobiť mikro-oblúky a iskry, čo sú miniatúrne blesky, ktoré generujú intenzívne, lokalizované teplo, čo ďalej prispieva k problému.

Profesionálne riešenie: Ako správne testovať

Ak chcete presne posúdiť stav vašich LED trubíc T5, musíte vylúčiť premennú zlého kontaktu. Tu je podrobná príručka-za-krokom.

Metóda 1: Zlatý štandard (pomocou držiaka lampy)

Toto je jediná metóda, ktorá skutočne kopíruje skutočné-svetové podmienky.

Čo budete potrebovať:

Starý alebo náhradný držiak žiarovky T5 (zásuvka).

Dva drôty s krokosvorkami na jednom konci.

Váš zdroj striedavého prúdu.

Postup:

Zapojte držiak:Pripojte svoje dva vodiče krokosvoriek ku svorkám držiaka lampy T5.

Nainštalujte rúrku:Bezpečne zacvaknite LED trubicu T5 do držiaka. To zaisťuje široký kovový kontakt, rovnako ako pri konečnej inštalácii.

Použiť napájanie:Pripojte druhé konce vodičov k zdroju 120 V AC.

Všimnite si:Nechajte skúmavku bežať 15-20 minút. V tomto nastavení by sa trubica mala stať ibateplé na dotyk (zvyčajne 40-50 stupňov / 104-122 stupňov F), nie obarenie. Ak sa stále prehrieva, možno máte chybnú trubicu.

Metóda 2: Vylepšený test aligátorovej svorky (ak nie je k dispozícii žiadny držiak)

Ak musíte použiť spony, urobte tieto dôležité opatrenia na zlepšenie pripojenia.

Postup:

Vyčistite kolíky:Na dôkladné čistenie kovových kolíkov na oboch koncoch skúmavky použite izopropylalkohol a vatový tampón. Odstráňte všetok neviditeľný olej, nečistoty alebo oxidáciu.

Zabezpečte "uhryznutie":Používajte-kvalitné krokosvorky s ostrými a čistými zubami. Upevnite ich na kolíky značnou silou, aby ste maximalizovali kontaktnú plochu.

Dotknite sa správneho miesta:Po zapnutí na minútu (dávajte pozor!) sa opatrne dotknitesamotná svorka aligátoraazákladňa kovového kolíka. Ak sú horúce, ale telo trubice je chladnejšie, potvrdili ste problém s kontaktným-odporom.

Prečo je ovládač Tube pravdepodobne v poriadku

Vaša elektrónka "AC85-265V" má vnútorný spínaný zdroj (ovládač) navrhnutý tak, aby zvládal široký rozsah vstupov. Pri napätí 120 V je v rámci svojho prevádzkového okna.

Normálna strata účinnosti:Dokonca aj-kvalitný ovládač je zvyčajne 85-90 % účinný. Pre 20W trubicu to znamená 2-3W tepla generované budičom a rozptýlené po celej dĺžke trubice - to jenormálne a bezpečné.

Hlavné rozlíšenie:Teplo zo slabého pripojenia krokosvorky (0,5 W - 1W+) sa sústreďuje na nepatrnú oblasť, čo vytvára nebezpečné „horúce miesto“. Normálne teplo vodiča sa rozptýli, výsledkom čoho je jemný a teplý pocit.

Zhrnutie a záverečné odporúčanie

Na záver, neposudzujte svoje LED trubice T5 podľa testu s krokosvorkami.Prehrievanie, ktoré pozorujete, je takmer určite výsledkom vysokého kontaktného odporu, ktorý je tejto metóde vlastný. Použitím štandardného držiaka lampy na testovanie vytvoríte spravodlivé a presné prostredie na overenie výkonu trubice a vychutnáte si výhody-úspory energie vášho nového osvetlenia LED.
