Pre osvetlenie LED je k dispozícii množstvo druhov zariadení na povrchovú montáž (SMD), pričom každé z nich je označené štvor-miestnym číslom. Šírka nádoby je označená prvými dvoma číslicami a jej dĺžka je označená poslednými dvoma číslicami. Účinnosť a vlastnosti LED osvetlenia sú výrazne ovplyvnené týmito druhmi SMD.SMD 2835 a SMD 3030sú dvaja z najčastejšie zamestnaných. Napríklad rozmery SMD pásika LED 3030 sú 3,0 mm x 3,0 mm. Tento článok sa ponorí do rozdielov medzi SMD 2835 a SMD 3030 a preskúma ich špecifikácie, aplikácie a výhody.
Čo sú SMD 2835 a SMD 3030?
Čo znamená SMD?
Najprv pochopme, čo je SMD, než sa dostaneme k špecifikám. SMD je skratka pre „zariadenie na povrchovú montáž“, čo je elektronická časť, ktorá je vyrobená na pripevnenie priamo na povrch PCB. Mnoho rôznych elektronických produktov používa diely SMD, ako napríklad systémy osvetlenia LED.
Pomocou LED diód SMD môžete umiestniť malú svetelnú- diódu priamo na dosku plošných spojov bez akýchkoľvek vodičov alebo drôtov. Ľudia ich majú radi, pretože sú malí, bystrí a spotrebúvajú málo energie.
Čo znamená SMD 2835?
SMD 2835 je LED čip s rozmermi 2,8 mm x 3,5 mm, ktorý má tvar obdĺžnika. V každej jednotke je len jeden LED čip, pretože ide o jeden-jednotlivý LED čip. Tieto čipy sa často používajú v osvetlení LED, pretože fungujú dobre, sú lacné a efektívne. V LED pásoch, žiarovkách a iných osvetľovacích zariadeniach, ktoré potrebujú veľa malých, efektívnych LED, je tento štýl obľúbený. Čipy SMD 2835 sú mnohokrát lacnejšie ako väčšie a výkonnejšie LED čipy, pretože sa ľahšie vyrábajú a nezaberajú toľko miesta.
Čo znamená SMD 3030?
SMD 3030 je štvorcový LED čip s rozmermi 3,0 mm x 3,0 mm. Ide o multi-čipový LED balík, ktorý obsahuje niekoľko LED čipov v jednej jednotke, zoskupených do mriežkového vzoru na základni, aby sa zlepšil svetelný výkon a účinnosť. Pretože vydržia dlho, spotrebujú málo energie a produkujú veľa svetla, LED diódy SMD 3030 sa často používajú v širokej škále osvetľovacích zariadení, od priemyselných cez pouličné až po záplavové až po domáce osvetlenie.

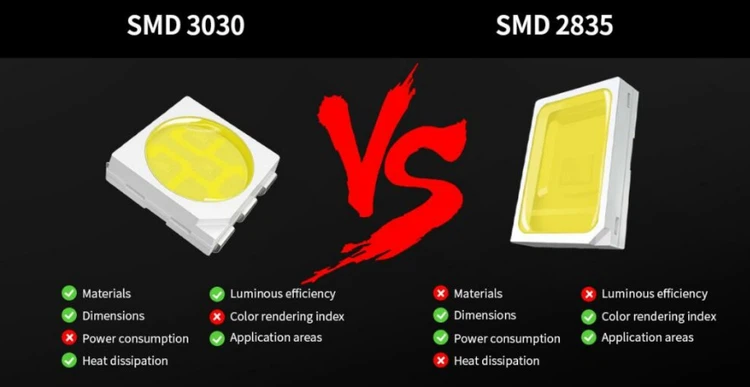

SMD 2835 VS. SMD 3030: Vlastnosti a špecifikácie
SMD 2835 a SMD 3030sú najbežnejšie LED SMD. Aby sme vám pomohli pri výbere, porovnáme vlastnosti a technické špecifikácie týchto dvoch typov SMD.
Zdroje
Kvalita a životnosť LED náplastí závisí od ich materiálov. Čip 2835 používa držiak PCT, zatiaľ čo 3030 používa držiak EMC. Konzoly EMC sa vyrábajú pomocou-hornej metódy, ktorá je lacnejšia, ale materiál PCT má slabú tekutosť, čo sťažuje vstrekovanie a vyžaduje lisovanie. EMC môže získať 3 W, zatiaľ čo PCT môže získať iba 1 W. Čip 3030 má preto lepšiu tepelnú vodivosť a teplotnú odolnosť ako čip 2835.
Merania
Veľkosť SMD LED je dôležitá pre inštaláciu a kompatibilitu so súčasnými svietidlami.
LED diódy SMD 2835 sú v porovnaní s inými typmi SMD malé, s typickou obdĺžnikovou veľkosťou 2,8 × 3,5 mm. Kompaktné a prispôsobivé LED diódy SMD 2835 možno použiť v mnohých aplikáciách osvetlenia.
Na porovnanie, SMD 3030LED je väčší so štvorcovými rozmermi 3,0 x 3,0 mm. Majú lepšie chladenie a správu napájania, ale zaberajú viac miesta.
Rozdiel sa môže zdať malý, ale môže mať vplyv-na aplikácie s obmedzeným priestorom.
Použitie sily
SMD 2835 je známy svojou nízkou spotrebou energie. Spotrebujú menej energie a pracujú pri nižších napätiach ako iné SMD. Vďaka tomu sú ideálne pre energeticky-účinné osvetlenie. Vďaka svojej veľkosti a jasu môžu LED diódy SMD 3030 vyžadovať viac elektriny.
Zátvorky PCT odrážajú viac ako EMC. Väčšina vysokoúčinných banských a priemyselných svetiel, vrátane typov 200 lm/W, používa 2835 čipov.
Efektívne osvetlenie
Účinnosť svietivosti je svetlo generované na jednotku výkonu. Toto je potrebné zvážiť pri hodnotení LED svetiel.
Vďaka svojej svetelnej účinnosti 120–150 lúmenov na watt (lm/W) dokáže SMD 2835 premieňať elektrickú energiu na svetlo. na svoju veľkosť a výkon produkuje veľa svetla.
Vďaka vysokej svetelnej účinnosti (150–180 lm/W) premieňajú LED diódy SMD 3030 elektrickú energiu na svetlo lepšie ako LED diódy SMD 2835. Vďaka svojej veľkosti sú vhodné pre reflektory a vysokovýkonné LED žiarovky-.
Tepelné straty
Životnosť a funkčnosť LED svetiel závisí od rozptylu tepla. Ak LED generuje príliš veľa tepla bez dostatočného rozptylu, môže utrpieť jej životnosť a výkon. LED diódy SMD 3030 odvádzajú teplo lepšie ako 2835 LED. Väčšia veľkosť balenia SMD 3030 zlepšuje odvod tepla, znižuje prevádzkovú teplotu LED a predlžuje životnosť. Keramická základňa SMD 2835 efektívne prenáša teplo z LED čipu, čím zaisťuje stabilnú prevádzku a predĺženú životnosť.
Index podania farieb
Index podania farieb svetelného zdroja (CRI) sa porovnáva s prirodzeným svetlom, aby sa určilo, ako efektívne zachytáva farbu objektu.
Higher CRI is possible with SMD 2835 LEDs, up to 95. Standard CRI is Ra>80 a tolerancia farieb je<5. This shows their excellent color rendering. Ideal for art galleries and shops that need accurate color representation. SMD 3030 LEDs have a CRI of 70–90.
Oblasti použitia
LED diódy SMD 2835 sa vďaka kompaktným rozmerom a nízkej spotrebe energie používajú v LED žiarovkách, pásových svetlách, stropných svietidlách, panelových svetlách, osvetlení zátok, podsvietení LCD obrazovky, značkách a osvetlení automobilov.
Pri výbere LED čipov je dôležité pochopiť, prečo je čip 2835 často tou najlepšou voľbou. Nižšie sú uvedené jeho kľúčové výhody pre kupujúcich a dizajnérov:
Bezkonkurenčná všestrannosťFunguje s veľkým množstvom produktov vrátane LED pásikov, trubíc T8, panelových svetiel, stropných svietidiel a ďalších.
Vysoká účinnosť a jasPoskytuje vynikajúcu svetelnú účinnosť (120 – 150 lm/W) pre energeticky-úsporný výkon.
Vynikajúce podanie farieb (vysoké CRI)CRI až 95, vďaka čomu je ideálny pre maloobchod, pohostinstvo a zobrazovacie aplikácie, ktoré vyžadujú presné zobrazenie farieb.
Skvelý pomer ceny{0}}výkonPoskytuje vynikajúcu rovnováhu medzi výkonom a nákladmi, čo je ideálne pre projekty{0}}citlivé na rozpočet bez obetovania kvality.
Stabilná, rozšírená ponukaČip 2835 ako dobre{0}}zavedený, sériovo{1}}vyrábaný štandardný komponent zaisťuje spoľahlivý dodávateľský reťazec a konzistentnú kvalitu v celom odvetví.
SMD 2835 zostáva najlepšou voľbou pre aplikácie, ktoré vyžadujú vysokú hustotu, rovnomerné svetlo, vysokú spoľahlivosť a konkurencieschopné ceny.
