Spektrálny kód osvetlenia čistých priestorov: Ochrana fotochemických procesov pomocou jantárových LED
V mikrónovej a nano{0}}oblasti výroby polovodičov, biofarmaceutických prípravkov a presného chemického inžinierstva je prísnosť environmentálnej kontroly samozrejmosťou. Často prehliadanou, no zároveň kritickou environmentálnou premennou jesvetlo. Ultrafialové a krátke-modré svetlo s vlnovou dĺžkou, ktoré je súčasťou tradičného bieleho osvetlenia, pôsobí ako neviditeľná „kontaminácia“ a ničí procesfotochemicky citlivých materiálovako sú fotorezisty, určité biologické činidlá a fotosenzitívne zlúčeniny. Aby sme tomu zabránili, moderné čisté-prevádzky vysokej kvality prijali kľúčovú optickú stratégiu:jantárové LED osvetlenie. Toto nie je pre atmosféru, ale o technickú schému ochrany založenú na presnom riadení vlnovej dĺžky.

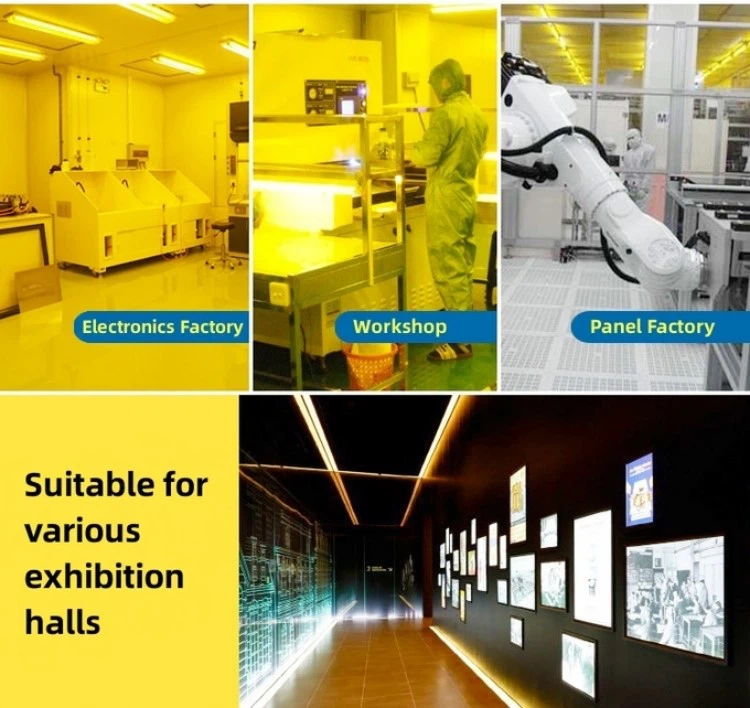

Porovnávacia analýza: Stratégie spektra osvetlenia čistých priestorov
Aby sme jasne pochopili potrebu jantárového osvetlenia LED, tabuľka nižšie porovnáva výkon rôznych riešení osvetlenia v prostrediach čistých priestorov s materiálmi citlivými na svetlo-.
| Typ osvetlenia | Typický spektrálny profil | Primárne riziko pre fotochemicky citlivé materiály (napr. fotorezist) | Vplyv na personál | Celkové hodnotenie a vhodné aplikácie |
|---|---|---|---|---|
| Tradičné fluorescenčné/kovové halogenidy | Široké, súvislé spektrum bohaté na ultrafialové (UV) a modré-fialové svetlo. | Veľmi vysoké riziko. UV (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | Viditeľné blikanie a odlesky, ktoré prispievajú k únave zraku pri dlhých zmenách. | Nevhodnépre oblasti fotolitografie. Únik UV žiarenia a široké spektrum predstavujú definitívne riziká procesu. |
| Štandardná biela LED | Spektrum sa vyznačuje ostrým vrcholom v modrej oblasti (~450 nm), prevedený na bielu cez fosfor; minimálna emisia UV žiarenia. | Stredné až vysoké riziko. Hoci je takmer bez UV-žiarenia, vysoko{2}}energetický modrý vrchol môže stále ovplyvňovať fotorezisty citlivé na špecifické vlnové dĺžky, čo predstavuje neisté riziko. | Svetlo je koncentrované; kontrola oslnenia závisí od konštrukcie svietidla. Produkty nízkej{1}}kvality môžu vyvolávať obavy z nebezpečenstva modrého svetla. | Vhodné pre svetlo-necitlivé oblasti: montáž, kontrola, balenie. Pred použitím v litografických šachtách si vyžaduje dôkladné overenie spektrálnej kompatibility. |
| Jantárová LED (napr. 590 nm) | Úzke spektrum, vrchol v strede580-600 nmžltá-jantárová oblasť, ktorá prakticky filtruje všetko svetlopod 500 nm(modrá, fialová, UV). | Veľmi nízke riziko. Jeho nižšia fotónová energia je nedostatočná na spustenie fotochemických reakcií vo väčšine fotorezistov a citlivých materiálov, čo poskytuje bezpečné „optické okno“. | Mäkké svetlo výrazne znižuje oslnenie a vystavenie sietnicovému modrému svetlu, čím sa znižuje zraková záťaž počas náročných úloh. | Základná aplikácia: Fotolitografické šachty, fotorezistové nátery/skladovacie priestory, biologické fotosenzitívne laboratóriá, zóny presnej chemickej syntézy. Štandardné riešenie na ochranufotochemicky citlivých materiálov. |
| Laditeľný systém LED spektra | Programovateľné prepínanie medzi bielym a jantárovým svetlom alebo v širšom rozsahu. | Kontrolované riziko. Umožňuje dynamické prispôsobenie potrebám procesu: vysoké-CRI biele pre vizuálne úlohy v-necitlivých fázach; okamžité prepnutie do bezpečného oranžového režimu pre citlivé operácie. | Maximálna flexibilita, optimalizuje ľudský faktor pre rôznorodé úlohy. | Perspektívne{0}}riešenie. Ideálne pre výskumné a vývojové centrá alebo flexibilné výrobné linky s viacerými procesnými tokmi, ktoré vyvažujú bezpečnosť a efektivitu. |
*Poznámka: Fotorezisty majú rôzne krivky spektrálnej citlivosti (napr. g-čiara, i{3}}čiara, KrF, ArF zodpovedajúce rôznym UV pásmam), ale sú univerzálne citlivé na svetlo s krátkou-vlnovou dĺžkou. ~590nm vrchol jantárových LED diód je navrhnutým kompromisommaximálne vyhnúťbežné aktivačné pásy a zároveň poskytujú dostatočné vizuálne osvetlenie.*
Technická analýza: Ako jantárové LED diódy vytvárajú „optickú bariéru“
Fyzika filtrovania vlnových dĺžok
Fotochemické reakcie sú iniciované energiou fotónu (E=hc/λ). UV a modré svetlo majú krátke vlnové dĺžky a vysokú energiu, dostatočnú na rozbitie alebo vytvorenie chemických väzieb vo fotosenzitívnych materiáloch (napr. foto-generátory kyseliny vo fotorezistoch). Fotóny emitovanéjantárové LED diódyv okolí590 nm have energy of about 2.1eV, far below the threshold (typically >3,0 eV) potrebné na aktiváciu väčšiny fotorezistov, čím sa fyzicky zabráni náhodnej expozícii. To v podstate vytvára abezpečnostná bariéra-špecifická pre vlnovú dĺžkuprefotochemicky citlivých materiálovv rámci čistej miestnosti.

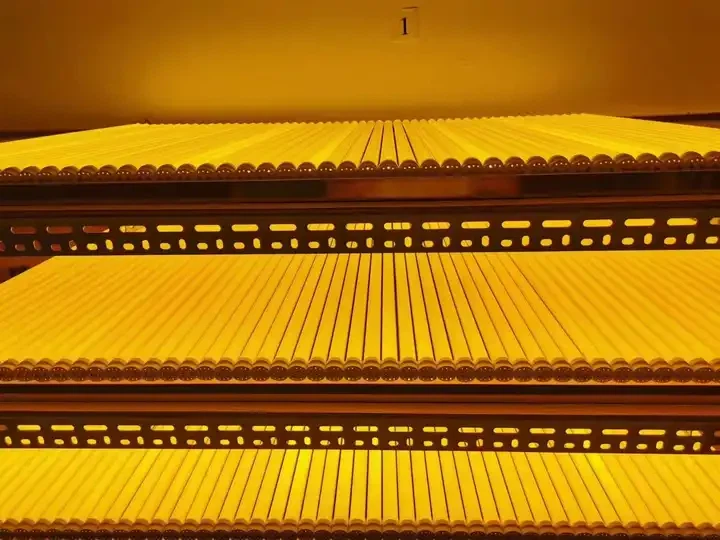

Prirodzené výhody LED technológie
Ako aosvetlenie čistých priestorovzdroj, LED diódy ponúkajú vrodené výhody:
Čisté, kontrolovateľné spektrum: Presné polovodičové materiály a fosforová technológia poskytujú úzke jantárové spektrumžiadne UV alebo IR žiarenie.
Nízke tepelné žiarenie: Vysoká účinnosť fotoelektrickej premeny znamená oveľa menej sálavého tepla ako metalhalogenidové výbojky, čím sa znižuje riziko kolísania teploty obrobku alebo tepelnej degradácie materiálu.
Dlhá životnosť a stabilita: Životnosť presahujúca 50 000 hodín minimalizuje riziká kontaminácie spôsobené častou výmenou príslušenstva, ktorá by mohla narušiť integritu čistých priestorov.
Čistý priestor-Adaptívny dizajn
VenovanýLED svietidlá pre čisté priestory(napr. zapustené troffy, utesnené stropné svietidlá) nie sú len zdrojmi svetla, ale sú súčasťou kontroly kontaminácie:
Utesnená konštrukcia: Stupeň krytia IP65 alebo vyšší, ktorý zabraňuje uvoľňovaniu častíc z vnútorných komponentov a umožňuje dôkladné čistenie.
Hladké, čistiteľné povrchy: Povrchy sú bezšvové a odolné voči chemickým dezinfekčným prostriedkom.
Zapustená montáž: Inštalovaná úroveň sT-tyčové mriežkové stropyaby sa zabránilo hromadeniu prachu a turbulencii vzduchu.
Úvahy o implementácii a osvedčené postupy
Pri plánovaní anjantárové LED osvetlenie čistých priestorovsystém, vyžaduje sa holistický prístup:
Osvetlenie a jednotnosť: Musí byť v súlade s normami (napr. kódy dizajnu čistých priestorov), zabezpečujúce dostatočné a rovnomerné osvetlenie (zvyčajne 300-500 lux) na pracovných plochách pre presné úlohy.
Integrácia núdzového osvetlenia: Bezpečnostné-povinné núdzové osvetlenie musí byť navrhnuté nezávisle a tiež s použitím -nerušivých vlnových dĺžok.
Dimming & Scene Control: Vladiteľné spektrum osvetlenia čistých priestorovsystémy by kontroly prístupu mali zabrániť neoprávnenému prepínaniu do nebezpečných spektrálnych režimov v citlivých oblastiach.
Často kladené otázky
Q1: Sú všetky fotorezisty citlivé iba na UV svetlo? Je 590nm jantárové svetlo absolútne bezpečné?
Odpoveď 1: Nie. Väčšina fotorezistov je navrhnutá pre špecifické UV pásma (napr. 365nm i{5}}linka, 248nm KrF). Niektoré pokročilé materiály alebo špeciálne chemikálie však môžu mať citlivosť siahajúcu do viditeľného modro-zeleného rozsahu. pretoLED 590 nmje univerzálna stratégia prevýrazne znižuje riziko. Pre špecifické procesy sa poraďte s dodávateľom materiálu a postupujtetestovanie spektrálnej kompatibility.
Otázka 2: Ovplyvňuje dlhodobá- práca pod jantárovým svetlom úsudok operátora o farbe?
A2: Áno. Pri monochromatickom jantárovom svetle nie je možné presné rozlíšenie farieb. Riešenia zvyčajne zahŕňajú:
Zónovanie: Obmedzte čisto jantárové svetlo na-kritické oblasti manipulácie s materiálom.
Lokalizované biele svetlo: Použiteladiteľné spektrálne LED svietidláalebo špeciálne biele pracovné osvetlenie s vysokým-CRI na kontrolných staniciach, ktoré zaisťuje ochranu citlivých materiálov počas používania.
Laditeľné systémy: Použite primárny jantárový ambientný systém s aktivovateľnýmvysoko{0}}biele LED kontrolky CRI.
Q3: Aký je rozdiel medzi jantárovým LED osvetlením a „žltými lampami“?
Odpoveď 3: Tradičné „žlté výbojky“ (napr. sodíkové výbojky alebo výbojky so žltými filtrami) môžu mať nečisté spektrá so zvyškovou škodlivou krátkovlnnou-dĺžkou, nižšou účinnosťou a zlým podaním farieb. Modernéjantárové LED diódysú v pevnom stave-s presne vytvorenými spektrami, ktoré zaisťujú, že nedochádza k úniku energie mimo cieľovej vlnovej dĺžky (napr. 590 nm). Ponúkajú vyššiu účinnosť, spoľahlivosť a sú navrhnuté pre vysoko-štandardné prostredia, naprzariadenia na výrobu polovodičov.
Q4: Ako overíme, či systém osvetlenia čistých priestorov spĺňa požiadavky na fotochemickú bezpečnosť?
A4: Dôležité sú dve kľúčové merania:
Meranie spektrálneho žiarenia: Pomocou spektrometra zmerajte rozloženie spektrálneho výkonu v pracovnej rovine a potvrďte ožiarenie v citlivých pásmach materiálu (napr.<500nm) is below its safety threshold.
Kontrola úniku okolitého svetla: Zabezpečte, aby do citlivej zóny neprenikalo žiadne vonkajšie svetlo rôznych spektier (napr. denné svetlo z okien, biele svetlo z priľahlých oblastí), zvyčajne riadené vhodnými krytmi a vzduchovými uzávermi.
Otázka 5: Existujú kompromisné riešenia na dovybavenie existujúcich čistých priestorov bielym LED osvetlením?
Odpoveď 5: Ak nie je možná úplná výmena príslušenstva, zvážte tieto -kroky na zmiernenie rizika:
Pridajte optické filtre: Nainštalujte filtre s dlhým{0}}priepustom (napr. 500nm rez-na) na existujúce zariadenia, čo však znižuje účinnosť a môže to ovplyvniť tepelné riadenie.
Procesné tienenie: Implementujte prísne svetlo{0}}tesné tienenie pre všetky nádoby s citlivým materiálom a exponované kroky procesu.
Zónovanie a plánovanie: Koncentrujte operácie citlivé na svetlo-v konkrétnych oblastiach/časoch pomocou prenosného zariadenia s jantárovým svetlom.
Pre dlhodobú{0}}stabilitu procesu a súladinštalácia vyhradeného systému osvetlenia čistých priestorov jantárovou LED diódouzostáva najspoľahlivejším a najzákladnejším riešením.
Poznámky a zdroje
Údaje o spektrálnej citlivosti fotorezistu odkazujú na technické listy od hlavných dodávateľov (napr. JSR, TOK, Shin-Etsu).
Normy dizajnu osvetlenia čistých priestorov odkazujú na požiadavky v kódoch ako naprNormy dizajnu čistých priestorova príslušné normy SEMI (International Semiconductor Equipment and Materials).
Spektrálne charakteristiky LED a fotobiologické bezpečnostné údaje odkazujú na IEC 62471 a príslušné technické dokumenty IESNA.
Princíp krátkeho-svetla s vlnovou dĺžkou ovplyvňujúceho fotochemické materiály je založený na základných fotochemických zákonoch (napr. Starkov-Einsteinov zákon) a výskume foto-indukovaných polymerizačných mechanizmov.
Štrukturálne požiadavky na svietidlá pre čisté priestory sú založené na preskúmaní špecifikácií dizajnu od špecializovaných výrobcov osvetlenia čistých priestorov (napr. Luft, Terra Universal).
