Optimalizácia bezpečnosti a účinnosti nakladacej rampy: Veda o uhloch lúčov LED osvetlenia

Optimalizácia bezpečnosti a účinnosti nakladacej rampy: Veda o uhloch lúčov LED osvetlenia

Od Kevin Rao, 26. novembra 2025

V oblasti priemyselného osvetlenia má návrh osvetlenia nakladacej rampy priamy vplyv na efektivitu prevádzky a bezpečnosť personálu. Podľa údajov Úradu pre bezpečnosť a ochranu zdravia pri práci (OSHA) sa nedostatočné osvetlenie podieľa na takmer 30 % pracovných úrazov v logistických zariadeniach. Výber vhodného osvetlenia nakladacej rampy LED zahŕňa viac než len inštaláciu svietidiel-v rozhodujúcej miere závisí od presného ovládania uhla vyžarovania, čo je zdanlivo jednoduchý parameter, ktorý rozhodujúcim spôsobom ovplyvňuje viditeľnosť, bezpečnosť a spotrebu energie.

Technická analýza uhlov lúča: Optické základy a systémy parametrov

Uhol lúča je definovaný ako uhol vytvorený, keď je intenzita svetla 50 % strednej intenzity. V optickom inžinierstve sa tento parameter riadi prísnymi normami merania stanovenými Medzinárodnou komisiou pre osvetlenie (CIE). Pre LED svetlá nakladacej rampy predstavuje výber uhla vyžarovania v podstate priestorové riadenie rozloženia svetelného toku.

Z technického hľadiska sú charakteristiky lúča LED svietidiel určené tromi kľúčovými parametrami:

Uhol lúča: Určuje šírenie svetla

Fotometrická krivka: Popisuje rozloženie intenzity svetla v priestore

Polovičný-uhol lúča: Označuje hranicu, kde intenzita klesne na 50 % strednej hodnoty

Moderné LED osvetľovacie systémy využívajú sekundárne optické konštrukcie využívajúce presné rozloženie svetla cez šošovky a reflektory na dosiahnutie špecifických vzorov lúčov. Úzke lúče (10 stupňov -30 stupňov ) využívajú dizajn šošoviek s hlbokými -dutinami na vysokú koncentráciu svetla, zatiaľ čo široké lúče (70 stupňov -120 stupňov) využívajú plytké šošovky alebo difúzory na podporu rovnomerného rozptylu svetla.

Je pozoruhodné, že existuje jasný geometrický vzťah medzi montážnou výškou upínadla a uhlom lúča. Podľa vzorca na výpočet osvetlenia E=(I × cos³θ) / h², kde h je montážna výška a θ je uhol dopadu, si zvýšenie montážnej výšky vyžaduje zodpovedajúce nastavenie uhla vyžarovania, aby sa udržali úrovne osvetlenia na pracovnej rovine pri ekvivalentných podmienkach svetelného toku.

Stratégie optimalizácie pre uhly lúča v rôznych aplikačných scenároch

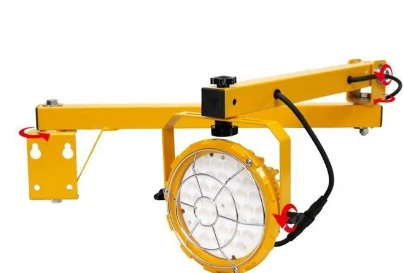

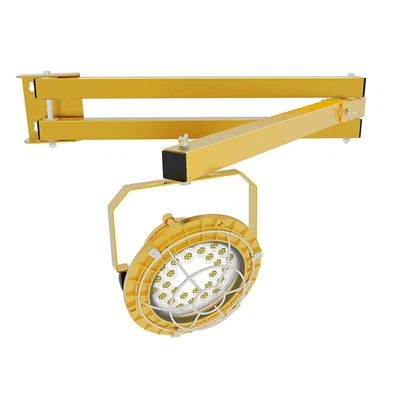

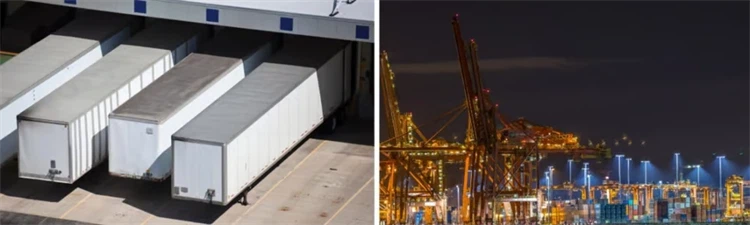

1. Dvere doku a vnútorné osvetlenie prívesu
Osvetlenie interiéru prívesu predstavuje najvyššie vizuálne nároky pri nakladacích operáciách. Výskum ukazuje, že 45 % chýb pri načítaní priamo súvisí s vizuálnymi chybami spôsobenými nedostatočným osvetlením. Odporúča sa stredné uhly vyžarovania 30 stupňov -60 stupňov, pretože tento rozsah zachováva primeranú hĺbku osvetlenia a zároveň poskytuje primerané bočné pokrytie. Počas implementácie zvážte:

Umiestnenie príslušenstva 2-3 metre od vchodov do prívesu

Dodržiavanie noriem osvetlenia minimálne 250 luxov vo vnútri prívesov

Vyhnite sa inštalačným uhlom, ktoré smerujú svetlo do zorných línií vodiča

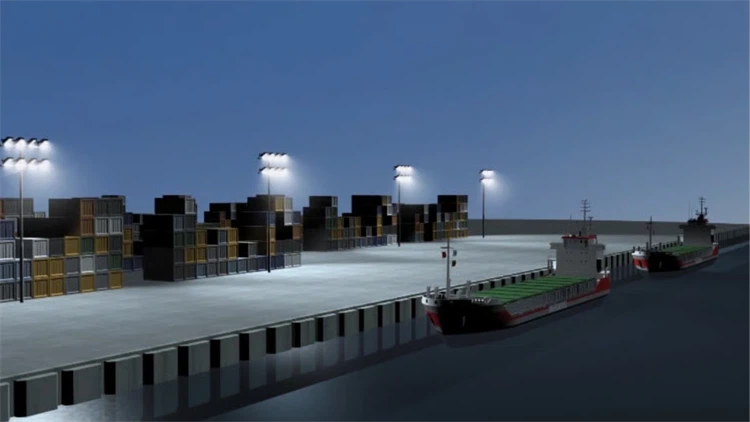

2. Všeobecné prístavné plochy a chodníky pre chodcov
Podľa štandardov priemyselného osvetlenia ANSI/IES RP-7 vyžadujú hlavné doky priemerné osvetlenie 150 – 200 luxov. Široké uhly vyžarovania 60 stupňov -90 stupňov fungujú výnimočne v týchto oblastiach, pretože:

Poskytnite vyvážené vertikálne-k{1}}horizontálne pomery osvetlenia (odporúča sa 0,5 – 0,7)

Skráťte čas vizuálnej adaptácie pre operátorov zariadení

Minimalizujte bezpečnostné riziká spôsobené tieňmi

3. High-Bay and Special Area Lighting
Pre svietidlá namontované vyššie ako 8 metrov sa odporúčajú úzke uhly vyžarovania 30 stupňov -50 stupňov. Analýza softvéru pre optickú simuláciu ukazuje, že pri montážnej výške 12 metrov dosahujú uhly vyžarovania 40 stupňov optimálnu rovnomernosť osvetlenia (nad 0,6) na pracovných plochách a zároveň účinne kontrolujú oslnenie (UGR<22).

Porovnávacia analýza výkonu uhla lúča

Poznámka: Rovnomernosť Uo=minimálne osvetlenie/priemerné osvetlenie, údaje uvedené v štandardoch osvetlenia IESNA

Kľúčové úvahy pre implementáciu inžinierstva

Výška stropu a fotometrické rozloženie
Existuje jasná korelácia medzi montážnou výškou a prispôsobením uhla lúča. Empirické vzorce označujú optimálny uhol lúča ≈ 2×arktan(R/h), kde R je polomer osvetlenia a h je montážna výška. Napríklad pokrytie oblasti s priemerom 8 metrov vo výške 6 metrov teoreticky vyžaduje približne 67 stupňový uhol lúča.

Charakteristiky okolitého svetla a odrazu
Moderné sklady často používajú podlahové materiály s vysokou{0}}odrazivosťou (odrazivosť betónu 20-40 %, epoxidová podlaha 40-60 %), čo výrazne ovplyvňuje skutočné svetelné efekty. Široké uhly vyžarovania môžu spôsobiť nedostatočné osvetlenie v prostrediach s nízkou odrazivosťou, pričom môžu potenciálne vytvárať nepríjemné oslnenie v prostrediach s vysokým odrazom.

Rozloženie svietidla a prekrytie svetla
Aby sa zabezpečilo splnenie štandardnej rovnomernosti osvetlenia, vzdialenosť medzi svietidlami by nemala presiahnuť 1,5-násobok montážnej výšky. Simulácie osvetlenia pomocou profesionálneho softvéru, ako je Dialux, ukazujú, že vhodné prekrytie lúčov (15 % – 30 %) účinne eliminuje zatienené oblasti a zlepšuje vizuálny komfort.

Bežné chyby v dizajne a riešenia

Chyba 1: Pre-uprednostňovanie širokých uhlov lúča
V skladoch s nízkou výškou stropu (<5 meters), using beam angles above 90° causes:

Nadmerný jas stropu vytvára nepríjemné odlesky

Nedostatočné skutočné osvetlenie na pracovných rovinách

Plytvanie energiou v-nepracovných oblastiach

Riešenie: Implementujte technológiu asymetrickej distribúcie svetla, presne nasmerujte svetlo na pracovné oblasti a zároveň ovládajte stúpajúci svetelný výkon.

Chyba 2: Zanedbávanie požiadaviek na vizuálnu úlohu
Rôzne pracovné oblasti majú rôzne požiadavky na kvalitu osvetlenia. Presné prevádzkové zóny (ako čítanie štítkov) vyžadujú vyššie vertikálne osvetlenie a podanie farieb, zatiaľ čo oblasti prechodu uprednostňujú rovnomernosť osvetlenia.

Riešenie: Implementujte stratégie vrstveného osvetlenia, ktoré kombinujú akcentačné osvetlenie so všeobecným osvetlením na optimalizáciu celkového vizuálneho prostredia.

Technologické trendy a inovatívne riešenia

Moderná technológia osvetlenia doku LED sa vyvíja smerom k inteligentným a adaptívnym riešeniam. Nedávny výskum ukazuje, že systémy LED s možnosťou nastavenia uhla vyžarovania môžu dosiahnuť ďalších 15 – 20 % úspor energie. Tieto systémy to dosahujú prostredníctvom:

Integrované polia mikrošošoviek pre elektronické nastavenie uhla vyžarovania

Adaptívne ovládanie osvetlenia na základe údajov snímača

Technológia digitálneho dvojčaťa na predbežné overenie- schémy osvetlenia

Často kladené otázky (FAQ)

Otázka 1: Aký je optimálny uhol vyžarovania pre vysoko-namontované dokovacie svetlá?
A1: Pre svietidlá namontované vo vzdialenosti 10-15 metrov sa odporúčajú úzke uhly vyžarovania 30 stupňov -45 stupňov. To zaisťuje maximálnu svetelnú účinnosť premietanú do pracovnej roviny a zároveň znižuje stratu svetla smerom nahor. Špecifické výbery by sa mali overiť pomocou softvéru na výpočet osvetlenia.

Otázka 2: Oplatí sa investovať do nastaviteľných uhlov vyžarovania?
Odpoveď 2: V často sa meniacich rozloženiach alebo vo viac{1}}účelových prostrediach ponúkajú zariadenia s nastaviteľným uhlom vyžarovania významné výhody. Výskum naznačuje, že tieto systémy môžu znížiť náklady na rekonfiguráciu o 30 % v dynamických logistických nastaveniach.

Otázka 3: Ako kvantitatívne vyhodnotiť účinnosť kontroly oslnenia?
Odpoveď 3: Na kvantitatívne hodnotenie sa odporúča jednotné hodnotenie oslnenia (UGR). Priemyselné prostredie by malo udržiavať UGR pod 22, čo sa dosiahne vhodným výberom uhla vyžarovania, umiestnením inštalácie a anti-doplnkami proti oslneniu.

Otázka 4: Ako uhly lúča ovplyvňujú energetickú účinnosť systému?
A4: Zatiaľ čo uhly vyžarovania priamo nemenia výkon svietidla, optimalizácia účinnosti distribúcie svetla môže znížiť počet svietidiel potrebných na dosiahnutie ekvivalentného osvetlenia. Skutočné inžinierske prípady demonštrujú, že presný dizajn lúča môže dosiahnuť 20-30% úsporu energie.

Otázka 5: Sú riešenia hybridného uhla vyžarovania uskutočniteľné?
Odpoveď 5: Aplikácie so zmiešaným uhlom vyžarovania predstavujú osvedčené postupy v zložitých-nakladacích rampách veľkého rozsahu. Napríklad použitím 60-stupňových lúčov na hlavných ťahoch a 40-stupňových lúčov na nakladacích bodoch sa dosiahne optimálna rovnováha medzi energetickou účinnosťou a vizuálnym komfortom.

Záver

Vedecký výber uhla vyžarovania predstavuje hlavný technický aspekt dizajnu osvetlenia nakladacej rampy LED. Iba vďaka hlbokému pochopeniu optických princípov v kombinácii so špecifickými aplikačnými požiadavkami môžeme vytvoriť bezpečné, efektívne a energiu-šetriace prostredia moderného osvetlenia nakladacej rampy. S pokrokom v technológii LED a inteligentnom ovládaní sa presné, adaptívne riešenia osvetlenia stanú priemyselnými štandardmi, ktoré poskytujú komplexné vizuálne zabezpečenie pre logistické operácie.

Referencie:

IESNA. (2020).Príručka osvetlenia: Referencie a aplikácie. 11. vydanie.

CIE. (2018).CIE 218: Plán výskumu osvetlenia.

DOE. (2021).Pokročilé pokyny pre osvetlenie. Ministerstvo energetiky USA.

OSHA. (2022).Štandardy priemyselného osvetlenia. OSHA 3124-12R.
