Tento mobilný solárny vežový systém je navrhnutý tak, aby napájal 4 x 100W LED reflektory po dobu 12 hodín za noc, ako aj 2 x odsávacie ventilátory.
4 x 100W LED reflektory @ 4,8 kWh
2 x 24 V pri 5 W/svetlo 120 m³h odsávač pár IP54 plus nabíjanie mobilného telefónu @ 1,2 kWh
Celková kWh za 12 hodín=6kWh
Počas dňa bude FV pole dodávať dostatočný výkon na udržanie prevádzkyschopnosti systému ďalších 12 hodín.
PV generácie
Systém pozostáva zo 4 x 305W solárnych modulov s 1,22 KWp solárnym panelom namontovaným na vrchu prívesu. Panely na vrchu prívesu sú skonštruované a navrhnuté pre jednoduché nastavenie-. Dodávajú sa na skladacom ráme solárneho panelu. Solárne moduly budú zapojené sériovo paralelne, teda dva v sérii a dva paralelne.
Energia generovaná z FV poľa počas 8-10 hodín denne (v závislosti od ročných období) vyrobí v priemere 8 kWh, ktoré sa uložia do batérií. Na dodávku energie pre odsávacie ventilátory a reflektory budete potrebovať celkovo 6 kWh počas 12 hodín. Viac informácií o navrhovanom solárnom paneli nájdete v PRÍLOHE 1
Striedač/nabíjačka
EasySolar kombinuje MPPT solárny regulátor nabíjania, invertor/nabíjačku a rozvod striedavého prúdu v jednom kryte. Produkt sa ľahko inštaluje, s minimom káblov. Jednoduché solárne zariadenie sa dodáva s farebným ovládacím panelom. Farebný ovládací panel zbiera údaje zo všetkých zariadení a zobrazuje ich na displeji. AC rozvod pozostáva z RCD (30mA / 63A) a štyroch AC výstupov chránených dvomi 10A a dvomi 16A ističmi. Ďalší 16A výstup je riadený AC vstupom: zapne sa len vtedy, keď je AC k dispozícii. Systém bude nainštalovaný s BMV 702 Smart s integrovaným Bluetooth. Tento produkt umožní technickému oddeleniu BPS komunikovať so systémom. Viac informácií o navrhovanom striedači/nabíjačke nájdete v PRÍLOHE 2
Batériová banka
Systém pozostáva zo 4 batériových blokov gélových batérií Omni-Power, ktoré dodávajú celkovo 12 kWh pri 50 percentách DOD. To zahŕňa 8 x 240 Ah, 12 V gélové batérie zapojené do 24 voltov, ktoré poskytujú záložnú energiu-. Systém bol navrhnutý s 2-3 dňovou autonómiou, čo znamená, že je dostatok energie na napájanie záťaže počas 24 hodín v noci bez nabíjania zo solárneho FV alebo AC vstupu. V rámci návrhu systému sú ponechané parametre pre dôstojníkov na nabíjanie ich mobilných telefónov. Viac informácií o navrhovaných batériách nájdete v PRÍLOHE 3.
SVETLOMETY
4 x 100W (AC) LED, model FLALS100W
► 330 mm x 337 mm x 95 mm
► 100W
► Studená biela podsvietenie
► GY G470TG Chladný biely hliníkový svetlomet IP65
► 220-265V AC
Svetlomety sa zapájajú do zásuviek pre uľahčenie práce.
Pri{0}}montáži systému je v zadnej časti prívesu priestor navyše na zbalenie vybavenia a ďalšieho tovaru, ktoré sú potrebné na policajných zátarasoch.
TRAILER
Podľa špecifikácií požadovaných v súťažných podkladoch.
► Jedna náprava
► Identifikačné čísla
► Ložiská kolies
► 15-palcové ráfiky
► Rýchlosť 80 km/h
► Náhradné koleso s uzamykateľným poistným mechanizmom
► Zadné svetlá plne chránené proti rozbitiu
► Zadný reflektor v tvare šípky
► Pozrite si priloženú brožúru.
► Odsávacie ventilátory 24V DC
► Teleskopický stožiar s vysunutou výškou 4,53 m
► Náprava 1740-1940
► Chevron 1600 mm
► Bočný očný list závesu
► Držiak licenčného disku
► Pružinová skrutka
► Kompenzátor bŕzd – jednoduchý
► Kompenzátor bŕzd – tandem
► 7žilový elektrický kábel
► 7-kolíková zástrčka
► Ľahké kombi
► Osvetlenie evidenčného čísla
► Reflektor jantárovej farby
► Reflektorový červený trojuholník
► Guľová spojka
► Jockey wheel
► Zvierka otočného kolesa
► Stojan na podperné koleso
► Listová pružina
► Súprava na upevnenie pružiny
► Blatník
► Kombinácia ráfika a pneumatiky

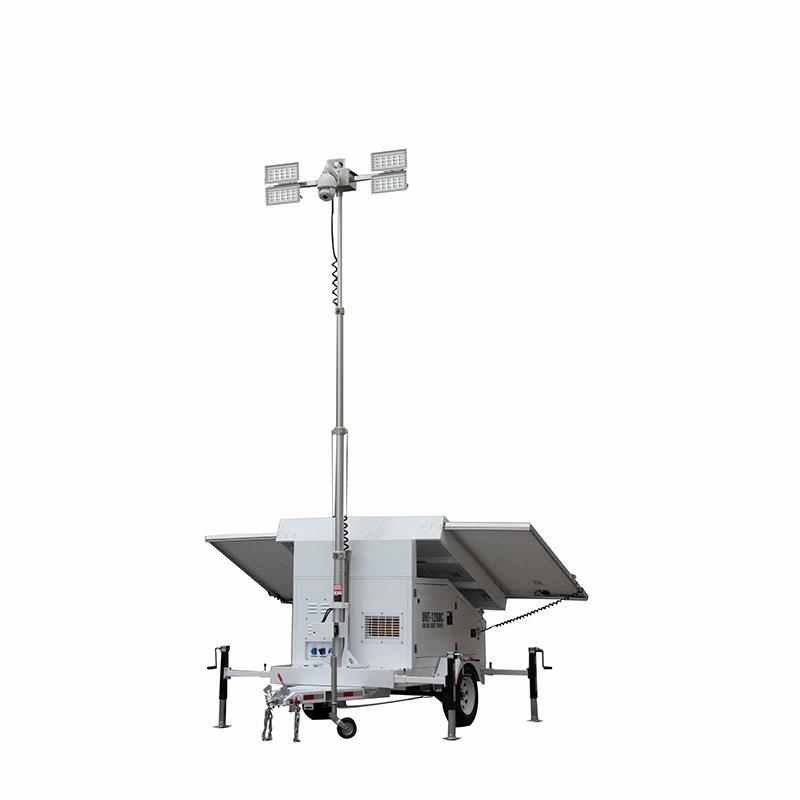

Obrázok 1 - Vzorový obrázok pre navrhovanú mobilnú solárnu svetelnú vežu
TELESKOPICKÝ STOŽIAR
Príves bude vybavený najhospodárnejším pneumaticky predĺženým systémom osvetlenia stožiaru. FLALS100W sú kompaktné prenosné osvetľovacie súpravy, ktoré možno ľahko namontovať na malé servisné vozidlá alebo prívesy.
