Inštalačná príručka: PX24500 RGB LED páska s nástenným ovládačom
Nástroje a materiály, ktoré budete potrebovať:
Ovládač PX24500 RGB
Nástenný ovládač
CAT5/sieťové káble
2-žilový napájací kábel
Plochý-hlavový skrutkovač
Rezačky drôtu
Pokyny krok{0}}za{1}}krokom:
Pripojte pásku RGB:
Uvoľnite svorky na ovládači PX24500.
Vložte vodiče z pásky RGB LED do správnych portov:
ČiernadoV+
ČervenádoR
ZelenádoG
ModrádoB
Utiahnutím svoriek zaistite káble.
Pripojte napájacie káble:
Nájdite vstupné napájacie svorky na PX24500.
Vložte svoj 2-žilový napájací kábel do+ (kladné)a– (negatívne)svorky a dotiahnite ich.
Pre viacero ovládačov:Daisy-prepojte napájacie káble z jednej jednotky do druhej. Uistite sa, že zostáva jeden voľný kábel na neskoršie pripojenie k hlavnému zdroju napájania.
Pripravte si kábel CAT5:
Vezmite jeden kábel CAT5 a odizolujte plastový konektor na jednom konci, aby ste odkryli jednotlivé vodiče.
Pripojte nástenný ovládač:
Vložte pripravený koniec kábla CAT5 do určeného slotu na zadnej strane nástenného ovládača.

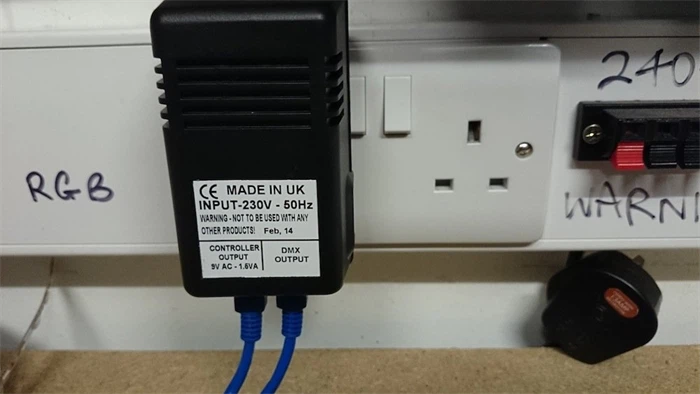

Pripojte ovládač k napájaciemu zdroju:
Zapojte druhý koniec kábla CAT5 (z nástenného ovládača) do"ovládač"port na PX24500.
Potom vezmite druhý kábel CAT5 a zapojte ho do"DMX výstup"port na PX24500.

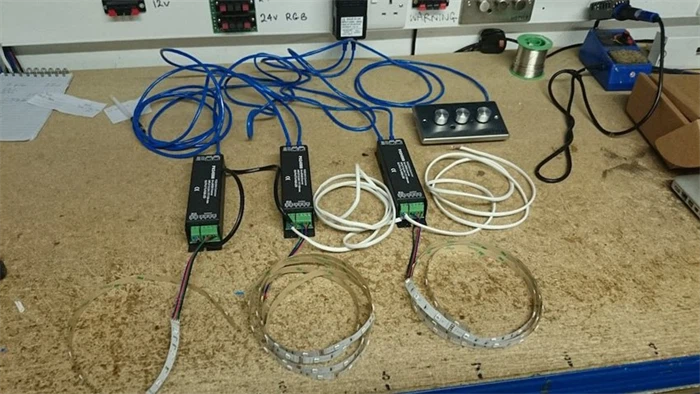

Daisy-Reťazové viaceré jednotky (ak je to možné):
Ak chcete pripojiť ďalšie jednotky PX24500, veďte kábel CAT5 z prvej jednotky"DMX výstup"kdole "DMX IN"port na ďalšej jednotke.
Pokračujte v tomto reťazci, pričom posledná jednotka v reťazci má prázdny vrch"DMX OUT"prístav.
Zapnite systém:
Zapojte napájací zdroj PX24500 do sieťovej zásuvky.
Nakoniec pripojte voľný koniec 2-žilového napájacieho kábla k napájaciemu zdroju LED.
Dokončenie:
Vaša RGB LED páska by sa teraz mala rozsvietiť. Použite nástenný ovládač na výber farieb, zmenu režimov a nastavenie osvetlenia podľa vašich predstáv.
