Limity zaťaženia obvodu prePrepojiteľné T8 LED trubice: Bezpečnosť, výkon a škálovateľnosť
Integrované prepojiteľné T8 LED trubice sľubujú zjednodušenú inštaláciu tým, že umožňujú sériové{1}}reťazenie viacerých svietidiel. Prekročenie ich elektrickej zaťažiteľnosti však riskuje zlyhanie systému, bezpečnostné riziká a porušenie predpisov. Tu je technický rozpis kritických obmedzení a riešení:
1. Základné limitujúce faktory
a) Výstupná kapacita ovládača
Väčšina integrovaných ovládačov podporujeMenšie alebo rovnéCelková viazaná záťaž 150W (napr. elektrónky 6×24W).
Kritický slabý bod: Non-isolated drivers in budget tubes overheat at >80% záťaž (väčšia alebo rovná 120W).
b) Mierka konektora/internej kabeláže
18-22 AWG drôt v konektoroch sa roztaví pri>prúd 10A(limit NEC triedy 2).
Príklad: 10×24W elektrónky @120V=2A; @277V=0.87A –napätie určuje bezpečnú dĺžku reťaze.
c) Pokles napätia
Pravidlo poklesu o 3 %: Maximálne 5 prepojených elektrónok @120V (40m okruh) vs . 15 @277V.
Symptómy: Blikanie v koncových svietidlách, znížený svetelný tok.
2. Skutočný-svetový verzus marketingové tvrdenia
| Reklamácia výrobcu | Skutočný bezpečný limit | Riziko zlyhania |
|---|---|---|
| "Prepojuje až 10 trubíc" | Maximálne 6 trubíc (144W) | Vyhorenie vodiča pri teplote 85 stupňov + |
| "Univerzálny 120-277V" | 120V: 5 trubíc max | Blikanie nad 3m káblom |
| "Žiadny aktuálny limit" | Roztavenie konektora pri 8A+ | Plastická deformácia |
Poznámka: 90% "prepojiteľných" elektrónok nemá ochranné obvody proti preťaženiu.
3. Kritické bezpečnostné normy
NEC 725.144:Obvody triedy 2 obmedzené na100W(120V) príp200W (277V).
UL 1993:Vyžaduje tepelné odpojenie, ak vnútorné teploty prekročia 90 stupňov.
Príklad porušenia:Reťazenie 8×24W elektrónok (192W) na 120V ruší UL certifikáciu.
4. Zhoršenie výkonu
Strata lúmenu:8% pokles na svietidlo nad 5 trubíc v dôsledku kumulatívneho poklesu napätia.
Riziko blikania: Poor-quality drivers exhibit >30 % blikanie na koncoch reťazca (nezodpovedá -IEEE 1789).
Prepätie EMI: Linked systems without surge protection fail at >2 kV (oproti. 6kV samostatne).
5. Riešenia pre-veľké inštalácie
a) Zónová distribúcia energie
Rozdeľte reťazce do skupín po 4 až 5 rúrok napájaných samostatnými okruhmi.
Cena:+15 % práce na elektroinštalácii, +20 % materiálov.
b) Centralizované systémy vodiča
Na „hlúpe“ elektrónky použite vysokokapacitné externé budiče (napr. 300W Mean Well HLG) s jednosmerným výstupom.
Výhoda:Umožňuje 12+ skúmaviek s 95 % účinnosťou systému.

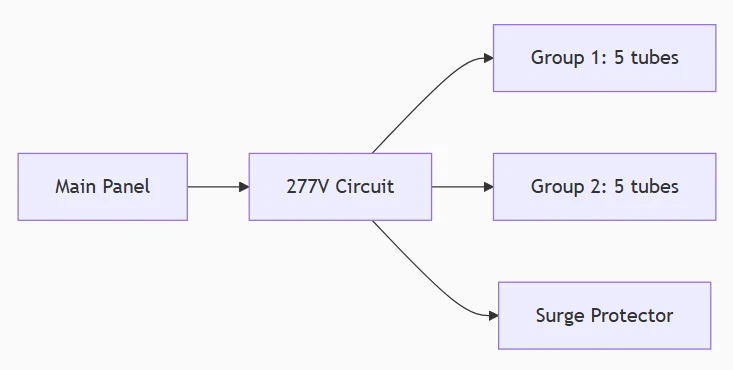

c) Hybridné zapojenie
6. Kľúčové kritériá výberu
Overte špecifikácie ovládača:
Hľadajte rozsah "100-305V" (nielen 120/277V)
Vyžiadajte si ochranu proti preťaženiu/skratu-(napr. IC ochranu)
Hodnotenie konektora:
Minimálne 16 AWG vnútorné vedenie
Nehorľavý plast s hodnotením V0-
Certifikačné značky:
UL 1993 + FCC časť 15B pre EMI
Záver
Skutočný limit prepojiteľnosti pre T8 LED trubice sa zvyčajne pohybuje od4 trubice (120V) až 8 trubíc (277V)– hlboko pod marketingovými tvrdeniami. Pri prekročení týchto prahových hodnôt hrozí porušenie kódu, predčasné zlyhanie a nebezpečenstvo požiaru. Pre inštalácie nad 100 W sú povinné centralizované ovládače alebo zónové obvody. Vždy uprednostňujte-certifikované produkty tretích strán a komerčné nasadenie sa poraďte s kvalifikovaným elektrikárom. Pamätajte: „Prepojiteľné“ neznamená „neobmedzené“.
